地埋防腐钢管使用寿命标准解读及不同防腐工艺的优缺点分析

在多年的钢管生产实践中，我发现地埋防腐钢管的使用寿命直接关系到工程安全和经济效益。很多客户对防腐钢管的标准理解存在误区，认为只要做了防腐处理就能保证长期使用，实际上不同工艺的防腐效果差异很大。

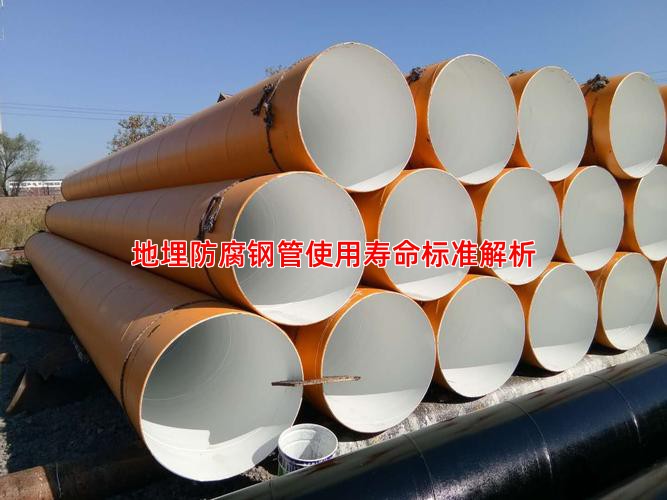

地埋防腐钢管使用寿命标准解析

根据GB/T 23257标准要求，地埋钢质管道防腐层设计寿命应达到20-30年。环氧粉末钢管厚度是关键指标之一，通常单层环氧粉末涂层厚度需控制在300-400μm，双层结构则要求底层120-200μm，面层250-350μm。我们在实际生产中发现，环氧粉末钢管厚度均匀性直接影响防腐效果，厚度偏差超过±50μm就会显著影响使用寿命。壁厚公差控制在±7.5%以内才能确保防腐层与钢管基体的良好结合。

不同防腐工艺优缺点对比分析

从技术角度分析，环氧粉末喷涂工艺具有附着力强、耐化学腐蚀性能优异的特点，但对表面预处理要求极高。3PE防腐工艺综合性能佳，但在复杂地质条件下易出现剥离现象。根据我们的工艺实践，环氧粉末钢管厚度控制精度可达±10μm，采用静电喷涂技术确保涂层致密性。聚氨酯防腐工艺成本较低，但抗老化性能相对较差，适用于短期工程需求。

质量控制要点与工艺优化

钢管生产工艺中，表面除锈等级必须达到Sa2.5级，锚纹深度40-80μm是保证涂层附着力的基础。热处理温度建议控制在220-240℃，固化时间1-3分钟。在质量检测环节，我们采用磁性测厚仪检测环氧粉末钢管厚度，探伤检测合格率达到99.5%以上。常见的针孔、气泡等缺陷主要源于表面处理不当或喷涂环境湿度超标，通过严格的工艺参数监控可有效避免。 如有技术问题需要深入探讨，欢迎来电交流：13652031118

Prev: 螺旋管生产厂家直销价格与批发价对比采购注意事项

Next: 返回列表
