地埋防腐钢管施工工艺中壁厚与外径参数的注意事项

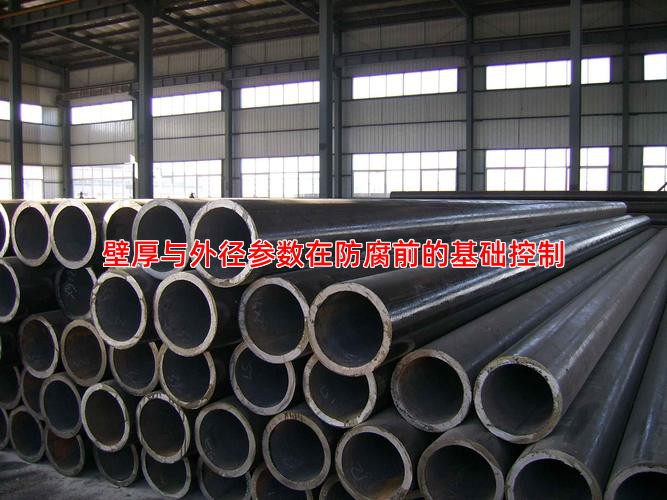

壁厚与外径参数在防腐前的基础控制

在地埋防腐钢管施工中，尤其是3PE钢管防腐施工工艺流程开始前，对钢管母材壁厚与外径的严格控制是决定防腐层质量与管道服役寿命的第一道关卡。根据我们的工艺实践，许多防腐层剥离、翘边或阴极保护屏蔽问题，根源往往在于对母管几何尺寸的忽视。从技术角度来看，壁厚不均或外径超差，会直接导致防腐层涂覆时厚度不均、搭接应力集中。我通常要求，进入防腐作业线的钢管，其壁厚公差必须严格控制在±10%以内，椭圆度不得超过外径公差的80%。在实际生产中，我们通过高精度在线测径与测厚系统进行100%筛查，确保每一根钢管都符合《钢管质量标准》的较高要求，这是后续高质量防腐的基石。

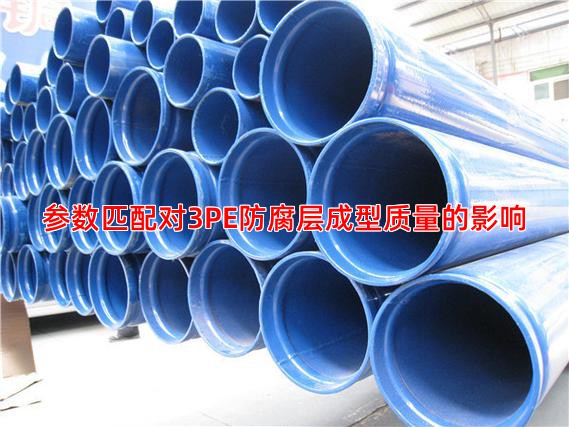

参数匹配对3PE防腐层成型质量的影响

进入3PE钢管防腐施工工艺流程的核心环节，壁厚与外径的稳定性直接关系到三层结构（环氧粉末、胶粘剂、聚乙烯层）的复合效果。钢管生产工艺决定了其必然存在微小的尺寸波动，但关键在于控制。例如，如果钢管外径在管体长度方向上存在“腰鼓”或“束腰”现象，在采用固定口模的挤出缠绕工艺时，会导致聚乙烯层包覆不紧，出现空隙。我们的技术观点是，必须根据钢管实测外径中值动态微调挤出口模压力与缠绕张力。对于壁厚，重点要关注焊缝余高处的过渡，过高的余高会刮伤粉末层，形成防腐薄弱点。我们通常建议，在防腐前通过修磨将焊缝余高控制在合理范围内，确保粉末喷涂的均匀性，这是保证钢管加工技术水准的关键一步。

施工安装中的参数复核与问题解决

防腐管出厂后的现场施工，是对前期钢管技术参数控制成果的终检验。我遇到过不少案例，现场组对焊接困难，究其原因是相邻管段端口因壁厚或外径偏差超标，导致错边量过大。这不仅影响焊接质量，也会破坏端口防腐层的密封性。因此，我们强烈建议在布管后、焊接前，必须对端口壁厚和外径进行二次复核。对于采用热收缩带补口的环节，更需要关注钢管本身与补口材料的尺寸匹配。根据经验，若钢管外径为正公差上限，而选用了标准尺寸的补口带，极易导致搭接宽度不足，留下进水隐患。从质量控制要点出发，建立从生产到施工的全流程尺寸档案至关重要。如有技术问题需要深入探讨，欢迎来电交流：13652031118。

Prev: 地埋防腐钢管施工工艺的优缺点比较及适用场景分析

Next: 返回列表
