3PE钢管与普通钢管在规格型号与材质上有哪些具体区别

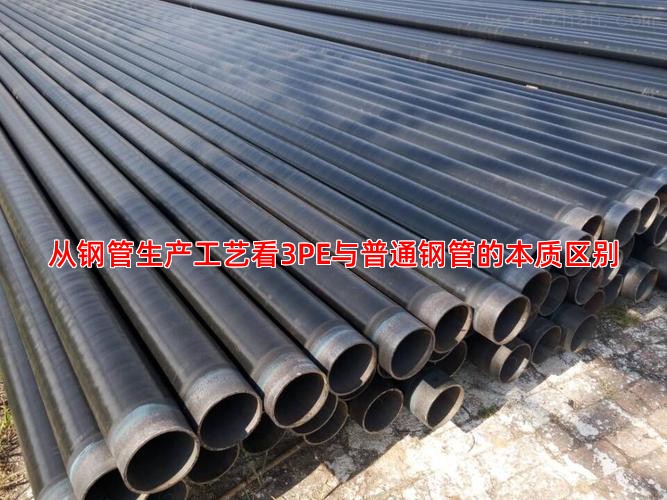

从钢管生产工艺看3PE与普通钢管的本质区别

在管道工程选型中，许多同行容易陷入一个误区：认为3PE钢管只是普通钢管外多了一层“塑料皮”。实际上，从钢管生产工艺的源头——材质选择与规格设计上，两者就存在根本性差异。根据我们多年的工艺实践，这种差异直接决定了其服役性能与寿命。

材质与规格：技术参数背后的设计逻辑

普通钢管（如常见的Q235B、L245等材质）主要关注基本的力学性能和尺寸精度，其壁厚公差通常控制在±12.5%以内。而3PE防腐钢管，其基管材质选择更为考究。我们通常建议采用L245N、X52及以上等级的管线钢，这些材质不仅要求更高的强度，更关键的是其碳当量控制和冲击韧性，以确保在后续的3PE涂层加工（如抛丸除锈、中频加热）过程中不产生微裂纹。从规格型号上看，3PE钢管更注重“系统匹配性”，其外径和壁厚必须精确计算，为三层结构（环氧粉末、胶粘剂、聚乙烯）预留均匀的涂层空间，这是普通钢管生产工艺中不考虑的环节。

质量控制要点与使用寿命的关联

决定“3PE钢管使用寿命多少年”的核心，在于其独有的复合结构质量控制。普通钢管的质量检测侧重于母材的探伤检测合格率与尺寸公差。而3PE钢管的质量控制是一个系统工程：首先，基管表面锚纹深度必须稳定在50-90μm，这是保证环氧粉末附着力的基础；其次，三层结构的厚度配比（例如，我们常将环氧粉末层控制在≥80μm，胶粘剂层170-250μm，聚乙烯层1.8-3.7mm）需严格执行；后，必须进行电火花检漏、剥离强度（≥70N/cm）和阴极剥离测试。这些严苛的钢管质量标准，使得优质的3PE钢管在标准腐蚀环境下，其设计使用寿命可达到30年以上，远非普通钢管可比。在实际生产中，涂层针孔、层间剥离是常见的缺陷，其根源往往在于前处理温度控制不当或粉末固化不充分。

选择钢管，本质上是选择一套完整的技术解决方案。对于埋地、海底等严苛工况，3PE防腐体系从材质到涂层的系统性设计，是普通钢管无法替代的。若您在钢管加工技术选型或生产工艺参数（如热处理温度、涂层厚度配比）上有具体疑问，欢迎来电进行技术细节探讨。需要技术支持或工艺咨询，可拨打13652031118，我们可以结合您的具体工况，提供更具针对性的分析。

Prev: 3PE钢管与普通钢管的区别及采购注意事项指南

Next: 返回列表
